EWRF 1020
产品概述：
EWRF1020是易达讯科技有限公司推出的1GHz以下、基于SEMTECH公司SX127X射频芯片的，该模块可采用独特的调制通信技术，具有传输距离超远、功耗低和抗干扰能力强等特点。
EWRF1020模块最大发射功率可达20dbm，除支持LoRa调制外，也支持传统FSK/MSK/OOK等调制方式。
模块采用小尺寸SMT表贴封装，便于客户装配到自己的产品中。模块本身不带MCU，需要客户自己编写无线通信应用程序，主要适用于小数据量、低速率、超远距离无线数据通信应用场合。
产品应用：
三表抄送
无线报警和监控
远程灌溉系统
楼宇自动化应用
有源RFID应用
其他远距离、低速率无线通信

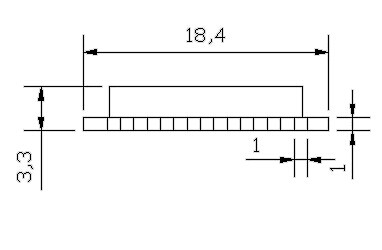

机械尺寸：
单位：mm
产品参数：
一、接口
序号 | 标号 | 定义 | 备注 |
1 | VCC | 电源3.3V，正极输入 | |
2 | GND | 电源地 | |
3 | DIO4 | CadDetected,PllLock | |
4 | DIO3 | CadDone,ValidHeader | |
5 | DIO2 | FHSSChangeChannel | |
6 | DIO1 | RxTimeout,CadDetected | |
7 | DIO0 | RxDone,TxDone,CadDone | |
8 | RST | 复位 | |
9 | MISO | 4线SPI，主入从出，数据输出 | 模块为从设备 |
10 | MOSI | 4线SPI，主出从入，数据输入 | |
11 | CSN | 4线SPI，模块片选 | |
12 | SCLK | 4线SPI，时钟输入 | |
13 | GND | 天线地 | |
14 | ANT | 天线信号 |
二、电气
特性 | 范围 | 备注 |
工作电压 | 直流（DC） 2.4v~3.6v | 最大抗压3.9v |
发射电流 | <120mA(20dBm) | |
接收电流 | <14mA | |
休眠电流 | <2uA | |
工作温度 | -40~80℃ | |
静电(ESD) | <500V | ② |
注：
1. ②，模块与控制底板、天线均需要通过焊接来完成，故在焊接时请注意人和设备的静电防护。
2. 由于RF IC对焊接温度比较敏感，请焊接时温度保持<350℃且点焊时间<1.5S。
3. 公司对以上两点引起的模块损坏，不在我们维修担责范围，请相关人员引起重视。
三、RF特性
特性 | 范围 | 备注 |
工作频率 | 470-510Mhz | |
通信速率 | 0.018-37.5kbps | LoRa 模式 |
调制方式 | LoRa/FSK/OOK |
四、发射
特性 | 范围 | 备注 |
最大发射功率 | 20dBm | |
最大发射电流 | 120mA | |
二次谐波 | 直接测试法PK值 <-30dBm | FSK 模式 |
三次谐波 | 直接测试法PK值 <-30dBm | FSK 模式 |
其他杂散 | 无明显杂散 | FSK 模式 |
注：
谐波为直接测试法测得，模块PK值均能通过FCC、CE认证，AV指标由于与软件密切相关，本公司可提供相关咨询服务和技术指导。
五、接收
特性 | 范围 | 备注 |
接收电流 | <14mA | Lora 模式 |
休眠电流 | <2uA | 空闲模式下，RC振荡器运行 |
接收灵敏度 | -134dB | LoRa模式，250khz带宽，SF=12 |
注：
RF接收灵敏度与调制方式、带宽、扩频因子等参数有密切关联，故实际测得值可能有偏差，相关RF参数设置请参考原厂芯片手册上的说明，如果需要更详尽信息可咨询我司技术支持工程师。
五、使用
详尽使用请参阅原厂芯片SX127X的Datasheet，我司技术人员可提供相关咨询服务。
1. 天线
从性能考虑建议客户使用经过匹配的470-510Mhz天线；从成本考虑我司可提供相关高性价比解决方案，连接方式均为焊接至天线位置。
2. 硬件注意
设计时，请将本模块靠边，使天线焊接后尽量能露出底板。模块供电建议使用LDO电源，对RF性能有明显提升。
3. 加工注意
A. 注意防静电
B. 注意焊接温度与时间，防止铜皮脱落。
版次 | 说明 | 日期 |
V1.0 | 表贴封装初始版本 | 2016-05-20 |
V1.2 | PCB 材质变更 | 2017-5-10 |
V1.3 | 接口描述有更改 | 2019.12.20 |
本模块为我公司独立设计制造，请尊重知识产权，切勿抄袭我公司产品，对使用非我公司产品引起一切后果均不负责，如需将本模块用于关于生命、危险设备等请慎重。
