EWRF 709TM3


EWRF e709TM3 5.8G 带固定孔可调功率48CH 图传发射器



主要特性


  • 加锁模式下符合CE/FCC的相关规定,可在大多数国家合法使用;

  • 支持Betaflight/Cleanfight飞控固件OSD配置图传参数

  • 25mW/200mW/600mW/PitMode

  • 5V BEC输出,可给接收机、摄像头供电

  • 在上电和切换信道时,不干扰其他用户

  • 支持过热保护功能,防止模块过热损坏

  • 支持OSD配置信道、功率和开关PitMode

  • 支持PWM切换信道和开关PitMode

  • mini数码管显示信道号和频点

  • 尺寸36x36mm,孔位安装尺寸M3 30.5x30.5mm



发射机参数


  • 工作频率:5.8G

  • 工作频道:48CH

  • 发射功率:25 mW /200 mW /600mW/PitMode

  • 工作电压:DC 6-25V(2-6S)

  • 工作电流(12V):140mA(25mW/250mA(200mW/300mA(600mW

  • 输出电压:DC 5V(最大800mA)

  • 天线阻抗:50 欧

  • 天线接口:MMCX (尾线 RP-SMA Female)

  • 重量:7.3克(模块净重)

  • 体积:36*36*7.65 mm

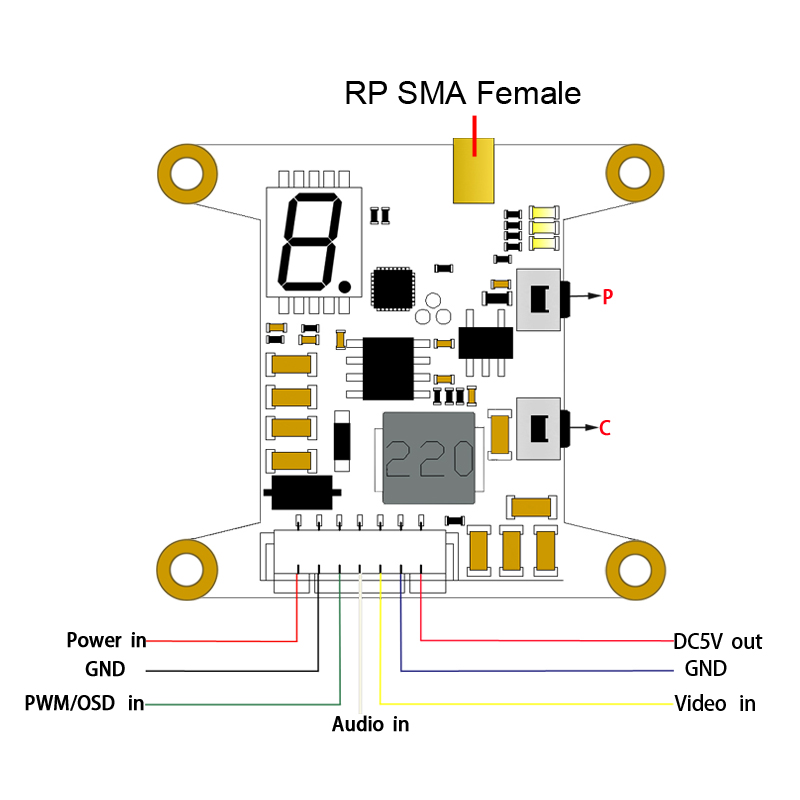

接线图



使用说明



加锁和解锁

  1. 图传出厂设置默认为加锁状态,上电数码管会显示L,这时功率设置只能是25mW和PitMode模式,且只有25个符合CE/FCC规范的信道频率可选;

  2. 长按C键上电约20秒可加锁或解锁图传模块,这时数码管上的红点会一直闪烁直到L或U显示在数码管上,表示操作成功;

  3. 图传上电时,数码管会持续显示约3秒L(加锁)或U(解锁)来指示目前的图传状态;



功率调节(在解锁状态)

  1. 模块上电后,功率输出保持为掉电前的设置;

  2. 长按P键,可循环切换25mW、200mW和600mW功率输出;

  3. 短按2次P键可以开启或关闭发射(PitMode模式),红色灯闪烁(不管其他2个灯的状态)表示图传进入了PitMode,这时图传的传输距离约2米;

  4. 输出功率为25mW时红灯常亮,200mW时红灯和蓝灯常亮,600mW时红灯、蓝灯和绿灯常亮;


信道配置:

  1. 长按C键可循环选择信道组A-b-c-d-E-F,短按C键循环选择信道号1-8;

  2. 如PWM线接入接收机通道,需要上电3s内检测到信号,此时数码管的红点常亮,这时可以用遥控器配置信道号1-8和PitMode;否则,3s后自动进入按键配置模式,数码管的红点灭;

  3. EWRF e709TM3支持Betaflight/Cleanflight 飞控固件OSD调参方式调整信道、发射功率和PitMode,具体请参照“EWRF 5.8G图传发射OSD调参使用说明

注意:

1、切记在图传安装时一定要为风的流动留有空间,保证散热;否则过热保护启动后会降低发射功率甚至关闭发射;

2、建议先拧上天线后再通电使用以延长模块使用寿命;

3、请留意该图传在解锁状态时使用可能会违反当地的有关规管条例;

4、模块5v输出供电的最大电流为800mA。


频率表:

(单位:MHz)

Band

CH1

CH2

CH3

CH4

CH 5

CH6

CH7

CH8

A

5865

5845

5825

5805

5785

5765

5745

5725

b

5733

5752

5771

5790

5809

5828

5847

5866

c

5705

5685

5665

5645

5885

5905

5925

5945

d

5740

5760

5780

5800

5820

5840

5860

5880

E

5658

5695

5732

5769

5806

5843

5880

5917

F

5362

5399

5436

5473

5510

5547

5584

5621
