EWRF e709TM3 Pro

分为两个版本:500mW以及800MWEWRF


一、EWRF e709TM3 Pro 500mW

500mW可调功率5.8G 48H图传发射器

主要特性


  • 25mW/200mW/500mW及发射关闭(PitMode)可调

  • 支持Betaflight/Cleanflight飞控OSD配置图传参数

  • 零干扰上电和切换信道,不干扰其他用户

  • 默认MMCX头,预留SMA焊接位

  • 电流更小(12V供电:500mW电流仅220mA)

  • 3颗LED灯,1个按键

  • 具备DIY设计功能

  • 备用焊盘,连接器,损坏后可自行焊接

  • 内置麦克风,可灵活切换音频,降低噪音

  • 合理利用机架空间,方便摄像头调节



发射机参数


  • 工作频率:5.8G

  • 工作频道:48CH

  • 发射功率:25 mW /200 mW /500mW/发射关闭(PitMode)

  • 工作电压:DC 7-26V(6S)

  • 工作电流:100mA(25mW/150mA(200mW)/230mA(500mW)

  • 天线:MMCX(尾线 RP-SMA Female)

  • 重量:4.2克

  • 体积36*36*4.85mm

  • 孔距:30.5*30.5mm

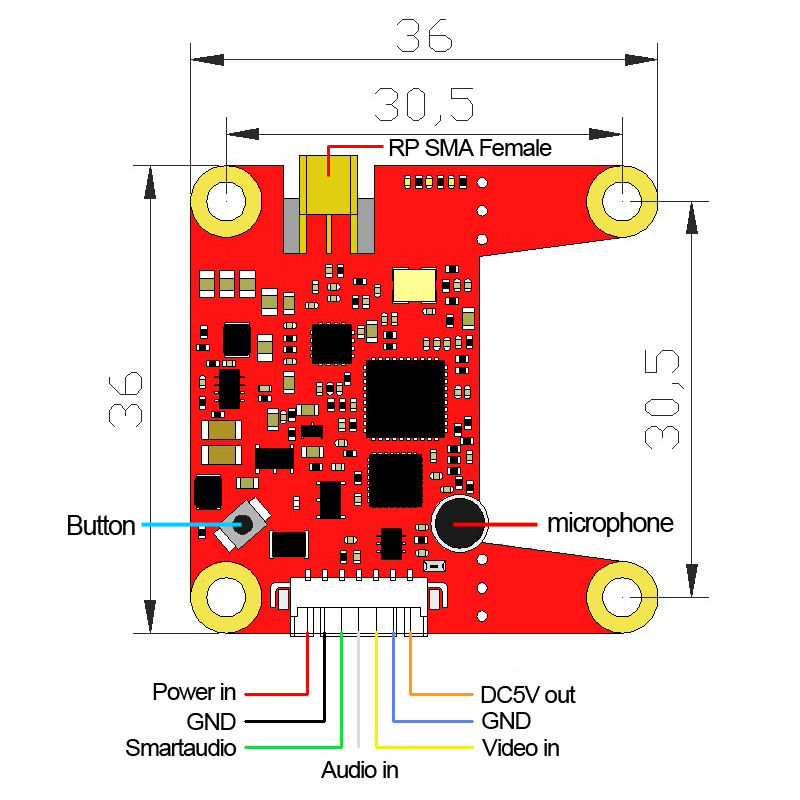

接线图



使用说明


一、 LED灯的作用


  • 红色灯用于指示工作状态或者按键配置时指示配置的项目类别(闪1下表示在配置信道,闪2下表示在配置分组,闪3下表示在配置功率);

  • 蓝色用于指示Pitmode状态或者按键配置时指示配置的值(如配置信道时,闪3下表示是信道3;配置分组时,闪3下表示是分组C;配置功率时,闪3下表示发射功率是500mw。)

  • 绿灯亮表示模块进入过热保护状态,模块的输出功率会下降。



二、 两种状态指示

1、 上电状态显示

模块上电后,首先会依次显示模块当前的信道号、分组和功率值。

  1. 红灯闪1下表示信道指示,蓝色闪的次数对应信道号;

  2. 接着,红灯闪2下表示分组指示,蓝灯闪的次数对应分组号;

  3. 最后,红灯闪3下表示功率指示,蓝灯闪的次数对应相应的发射功率。


当前的工作参数指示完后,模块随即进入工作模式。



2、 工作模式状态显示

  • 正常发射工作状态:红灯常亮,蓝灯也常亮。此时模块发射功率为25/200/500mW中设定的值。

  • Pitmode模式:红灯常亮,蓝灯不亮,此时模块发射距离约1-2米。


三、 按键配置说明

1、工作参数配置:

  1. 上电后,长按按键可循环调节信道频点、信道分组、功率 。

  2. 长按切换红灯(配置项),短按切换蓝灯(配置值),双按切换PitMode(蓝灯变化)。

  3. 长按按键当红灯闪一下,进入信道频点配置,此时短按按键,可切换信道频点(1-8),蓝灯闪一下表示信道频点1 ,蓝灯闪几下表示相应的信道频点;

  4. 再长按按键当红灯闪二下,进入信道分组配置,此时短按按键,可切换信道组(A、B、C、D、E、F),蓝灯闪一下表示信道组 A 。蓝灯闪的次数每递增 一下,依次表示为(B、C、D、E、F)。

  5. 再长按按键当红灯闪三下,进入功率配置。短按按键可切换功率,蓝灯闪一下表示为25mw,闪两下为200mw,闪三下为500mw。

  6. 调完参数,最后长按按键,红灯、蓝灯常亮进入保存模式 ,然后进入正常工作状态(最后一定要长按按键保存配置的参数,否则模块无法退出配置状态也无法保存配置的参数)。



2、Pitmode切换

在正常工作状态下,快速按两下按键可切换Pitmode模式的打开和关闭。当红灯常亮、蓝灯灭表示进入Pitmode模式,当红灯、蓝灯常亮即表示关闭Pitmode模式,进入正常功率发射状态。


四、OSD配置


EWRF e709TM3 Pro同时支持Betaflight OSD调参方式调整信道、发射功率和Pitmode模式(需要接到飞控串口TX端)。具体请参照“EWRF 5.8G图传发射OSD调参使用说明”。


五、 自定义功率配置



按着按键上电切换为进阶模式,红灯灭,蓝灯常亮,增加第四档功率档(自定义功率)、第四项设置和第五项设置,新增两项设置为自定义功率档的值,有100个数值(第四档代表十位,第五档代表个位),这100个数值代表了600mw到25mw 的百分比。特别强调的是,进入进阶模式的第六项是调节模块内置麦克风的,蓝灯闪一下代表开启麦克风,蓝灯闪两下代表关闭麦克风。


注意:

1、切记在图传安装时一定要为风的流动留有空间,保证散热;否则过热保护启动后会降低发射功率甚至关闭发射;

2、建议先拧上天线后再通电使用以延长模块使用寿命;

3、模块5v输出供电的最大电流为500mA

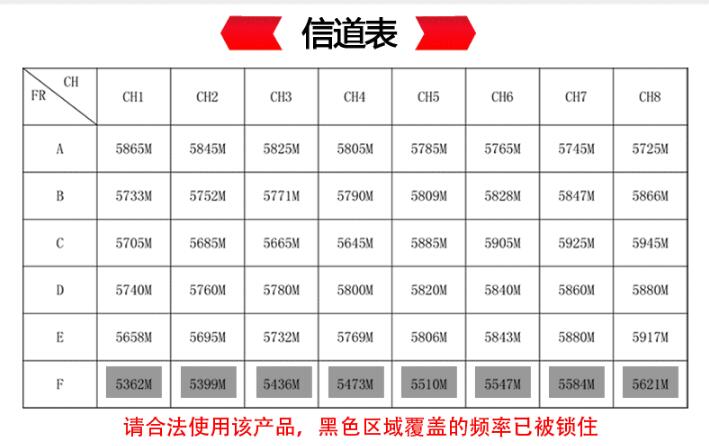

六、 功率表

(单位:MHz)

二、EWRF e709TM3 Pro 800mW

800mW可调功率5.8G 40H图传发射器

主要特性


  • 25mW/200mW/500mW/800mW及发射关闭(PitMode)可调

  • 零干扰上电和切换信道,不干扰其他用户

  • 支持Betaflight/Cleanflight飞控OSD配置图传参数

  • 默认MMCX头,预留SMA焊接位

  • 电流更小(12V供电:500mW电流仅220mA)

  • 3颗LED灯,1个按键

  • 具备DIY设计功能

  • 备用焊盘,连接器,损坏后可自行焊接

  • 内置麦克风,可灵活切换音频,降低噪音

  • 合理利用机架空间,方便摄像头调节



发射机参数


  • 工作频率:5.8G

  • 工作频道:40CH

  • 发射功率:25 mW /200 mW /500mW/800mW发射关闭(PitMode)

  • 工作电压:DC 7-26V(6S)

  • 工作电流:100mA(25mW/150mA(200mW)/230mA(500mW)/310mA(800mW)

  • 天线:MMCX(尾线 RP-SMA Female)

  • 重量:4.2克

  • 体积36*36*4.85mm

  • 孔距:30.5*30.5mm


使用说明


一、 LED灯的作用


  • 红色灯用于指示工作状态或者按键配置时指示配置的项目类别(闪1下表示在配置信道,闪2下表示在配置分组,闪3下表示在配置功率);

  • 蓝色用于指示Pitmode状态或者按键配置时指示配置的值(如配置信道时,闪3下表示是信道3;配置分组时,闪3下表示是分组C;配置功率时,闪3下表示发射功率是500mw。闪4下表示发射功率是800mw。)

  • 绿灯亮表示模块进入过热保护状态,模块的输出功率会下降。



二、 两种状态指示

1、 上电状态显示

模块上电后,首先会依次显示模块当前的信道号、分组和功率值。

  1. 红灯闪1下表示信道指示,蓝色闪的次数对应信道号;

  2. 接着,红灯闪2下表示分组指示,蓝灯闪的次数对应分组号;

  3. 最后,红灯闪3下表示功率指示,蓝灯闪的次数对应相应的发射功率。


当前的工作参数指示完后,模块随即进入工作模式。



2、 工作模式状态显示

  • 正常发射工作状态:红灯常亮,蓝灯也常亮。此时模块发射功率为25/200/500mW中设定的值。

  • Pitmode模式:红灯常亮,蓝灯不亮,此时模块发射距离约1-2米。


三、 按键配置说明

1、工作参数配置:

  1. 上电后,长按按键可循环调节信道频点、信道分组、功率 。

  2. 长按切换红灯(配置项),短按切换蓝灯(配置值),双按切换PitMode(蓝灯变化)。

  3. 长按按键当红灯闪一下,进入信道频点配置,此时短按按键,可切换信道频点(1-8),蓝灯闪一下表示信道频点1 ,蓝灯闪几下表示相应的信道频点;

  4. 再长按按键当红灯闪二下,进入信道分组配置,此时短按按键,可切换信道组(A、B、C、D、E),蓝灯闪一下表示信道组 A 。蓝灯闪的次数每递增 一下,依次表示为(B、C、D、E)。

  5. 再长按按键当红灯闪三下,进入功率配置。短按按键可切换功率,蓝灯闪一下表示为25mw,闪两下为200mw,闪三下为500mw。

  6. 调完参数,最后长按按键,红灯、蓝灯常亮进入保存模式 ,然后进入正常工作状态(最后一定要长按按键保存配置的参数,否则模块无法退出配置状态也无法保存配置的参数)。



2、Pitmode切换

在正常工作状态下,快速按两下按键可切换Pitmode模式的打开和关闭。当红灯常亮、蓝灯灭表示进入Pitmode模式,当红灯、蓝灯常亮即表示关闭Pitmode模式,进入正常功率发射状态。


四、OSD配置


EWRF e709TM3 Pro同时支持Betaflight OSD调参方式调整信道、发射功率和Pitmode模式(需要接到飞控串口TX端)。具体请参照“EWRF 5.8G图传发射OSD调参使用说明”。



注意:

1、切记在图传安装时一定要为风的流动留有空间,保证散热;否则过热保护启动后会降低发射功率甚至关闭发射;

2、建议先拧上天线后再通电使用以延长模块使用寿命;

3、模块5v输出供电的最大电流为500mA

4、800mW无自定义功率

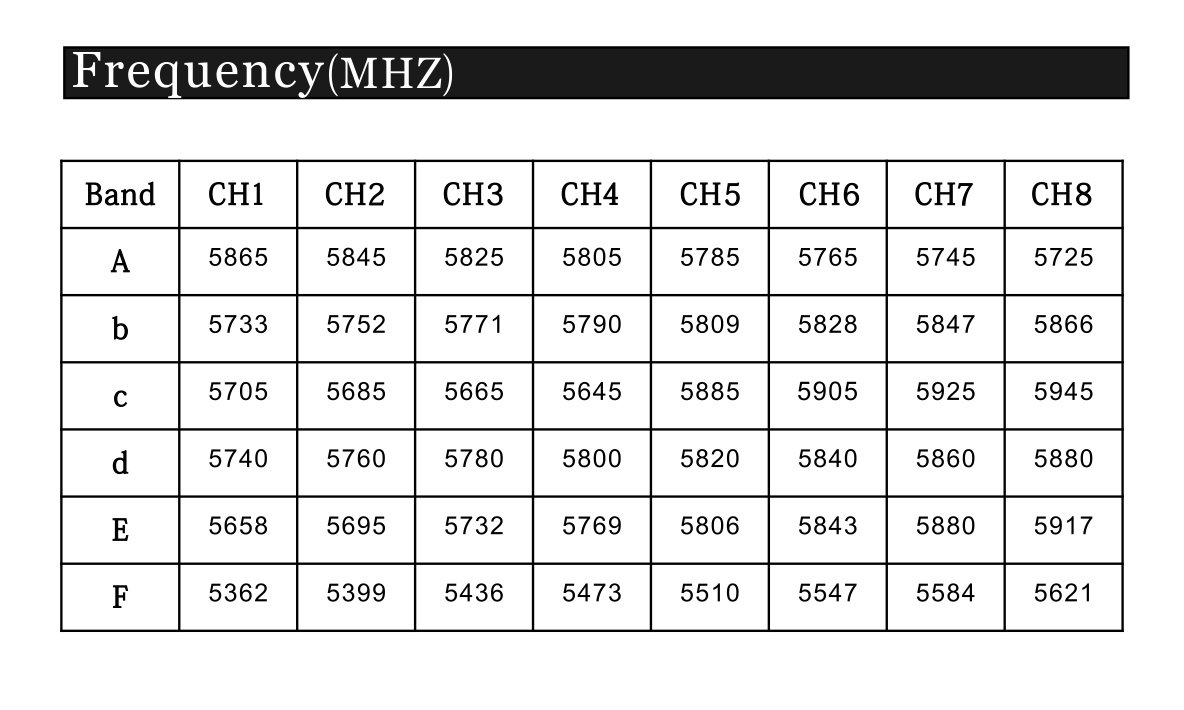

六、 功率表

(单位:MHz)
