EWRF e708TM3
5.8G 可调功率 48CH 无线影音发射器
主要特性
支持Betaflight飞控OSD配置图传参数
25mW/200mW/600mW及发射关闭(Pitmode)可调
5V BEC输出,可给接收机、摄像头供电
零干扰上电和切换信道,不干扰其他用户
带过热自动保护,防止模块过热损坏
带保护功能,忘插天线也不会损坏模块
支持OSD配置信道、功率和开关Pitmode模式
支持PWM切换信道和开关Pitmode模式
可引出按键在机体外调参
mini数码管显示
发射机参数
工作频率:5.8G
工作频道:48CH
发射功率:25 mW /200 mW /600mW/发射关闭
工作电压:DC 6-25V(2-6S)
工作电流(12V):120mA(25mW)/200mA(200mW)/300mA(600mW)
输出电压:DC 5V(最大800mA)
天线阻抗:50 欧
天线接口:RP-SMA male(外螺纹内针)
重量:8克
体积:32.5*22.6*7.25 mm

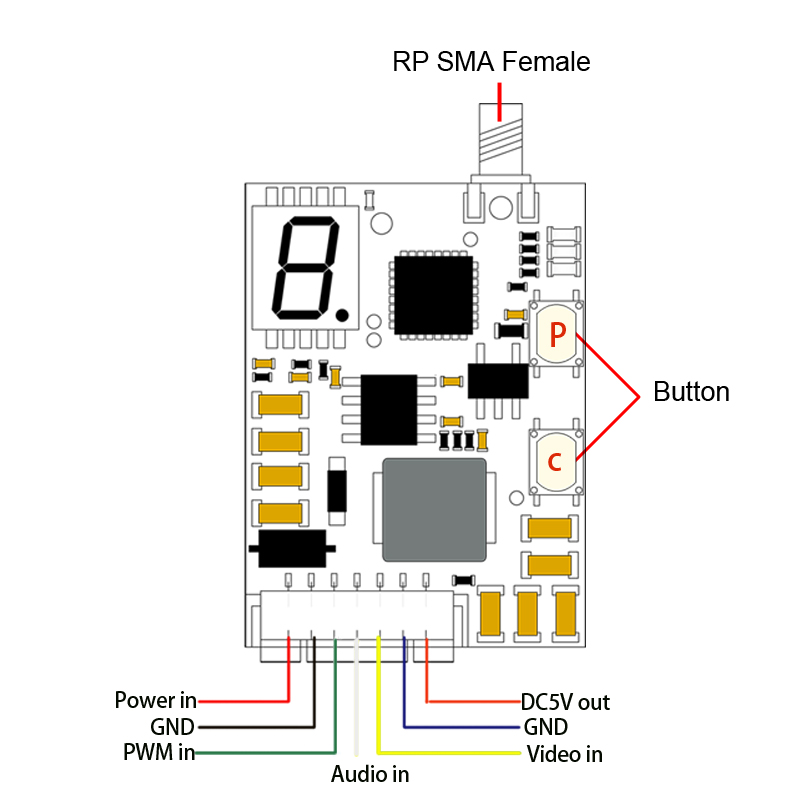

接线图
使用说明
功率调节
模块上电后,功率输出保持为掉电前的设置;
长按Power键,可循环切换200mW、600mW和25mW功率输出;
短按2次Power键可以开启或关闭发射(Pitmode模式),TX指示灯亮表示图传有发射,TX灯闪烁(不管其他2个灯的状态如何)表示图传发射关闭。
输出功率为25mW时只有TX灯常亮,200mW时TX、200mW 2个指示灯常亮,600mW时3个指示灯全亮;
信道配置:
长按channel键可循环选择信道组A-b-c-d-E-F,短按channel键循环选择信道号1-8;
如PWM线接入接收机通道,需要3s内有信号,此时数码管中的小数常亮,这时可以用遥控器配置信道号1-8和关闭图传发射;否则,3s后自动进入按键配置模式,数码管中小数点不显示;
配置用按键可引出,模块上留有按键引出焊盘,可以用线引出按键在机体外进行操作。
EWRF e708TM3同时支持Betaflight OSD调参方式调整信道、发射功率和Pitmode模式,具体请参照“EWRF 5.8G图传发射OSD调参使用说明”
注意:
1、切记在图传安装时一定要为风的流动留有空间,保证散热;否则过热保护启动后会降低发射功率甚至关闭发射;
2、建议先拧上天线后再通电使用以延长模块使用寿命;
3、模块5v输出供电的最大电流为800mA。
频率表:
(单位:MHz)
Band | CH1 | CH2 | CH3 | CH4 | CH 5 | CH6 | CH7 | CH8 |
A | 5865 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
b | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
c | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
d | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
E | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |
F | 5362 | 5399 | 5436 | 5473 | 5510 | 5547 | 5584 | 5621 |
