EWRF e7087U

200mW塔式可调功率5.8G 48H图传发射器


主要特性


  • 25mW/100mW/200mW及发射关闭PitMode可调

  • 支持Betaflight/Cleanflight飞控OSD配置图传参数

  • 支持SBUS配置图传参数

  • 零干扰上电和切换信道,不会干扰其他用户

  • mini数码管显示,轻重量设计



发射机参数


  • 工作频率:5.8G

  • 工作频道:48CH

  • 发射功率:25 mW/100 mW/200mW/发射关闭(PitMode)

  • 工作电压:DC7-24V

  • 工作电流: 110mA(25mW)/160mA(100mW)/210mA(200mW)

  • 天线:铜柱天线(标配)

  • 重量:2.2g(含0.8g扣盘天线)

  • 尺寸:与雨燕匹配

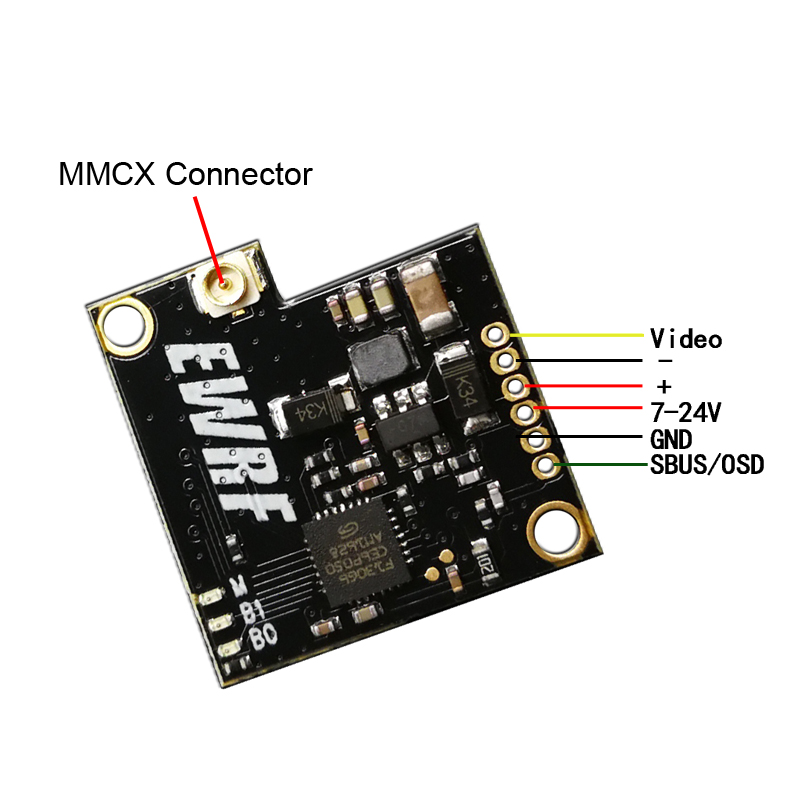

接线图



使用说明


一、 LED灯的作用


  • 红色灯用于指示工作状态或者按键配置时指示配置的项目类别(闪1下表示在配置信道,闪2下表示在配置分组,闪3下表示在配置功率);

  • 蓝色用于指示Pitmode状态或者按键配置时指示配置的值(如配置信道时,闪3下表示是信道3;配置分组时,闪3下表示是分组C;配置功率时,闪3下表示发射功率是200mw。)

  • 绿灯亮表示模块进入过热保护状态,模块的输出功率会下降。


二、 两种状态指示


1、 上电状态显示

模块上电后,首先会依次显示模块当前的信道号、分组和功率值

  1. 红灯闪1下表示信道指示,蓝色闪的次数对应信道号;

  2. 接着,红灯闪2下表示分组指示,蓝灯闪的次数对应分组号;

  3. 最后,红灯闪3下表示功率指示,蓝灯闪的次数对应相应的发射功率。


当前的工作参数指示完后,模块随即进入工作模式。


2、 工作模式状态显示

  • 正常发射工作状态:红灯常亮,蓝灯也常亮。此时模块发射功率为25/100/200mW中设定的值。

  • Pitmode模式:红灯常亮,蓝灯不亮,此时模块发射距离约1-2米。



三、 按键配置说明


1、工作参数配置:

  1. 上电后,长按按键可循环调节信道频点、信道分组、功率 。

  2. 长按切换红灯(配置项),短按切换蓝灯(配置值),双按切换PitMode(蓝灯变化)。

  3. 长按按键当红灯闪一下,进入信道频点配置,此时短按按键,可切换信道频点(1-8),蓝灯闪一下表示信道频点1 ,蓝灯闪几下表示相应的信道频点;

  4. 再长按按键当红灯闪二下,进入信道分组配置,此时短按按键,可切换信道组(A、B、C、D、E、F),蓝灯闪一下表示信道组 A 。蓝灯闪的次数每递增 一下,依次表示为(B、C、D、E、F)

  5. 再长按按键当红灯闪三下,进入功率配置。短按按键可切换功率,蓝灯闪一下表示为25mw,闪两下为100mw,闪三下为200mw。

  6. 调完参数,最后长按按键,红灯、蓝灯常亮进入保存模式 ,然后进入正常工作状态(最后一定要长按按键保存配置的参数,否则模块无法退出配置状态也无法保存配置的参数)。


2、Pitmode切换

在正常工作状态下,快速按两下按键可切换Pitmode模式的打开和关闭。当红灯常亮、蓝灯灭表示进入Pitmode模式,当红灯、蓝灯常亮即表示关闭Pitmode模式,进入正常功率发射状态。


四、 SBUS配置


1、图传接入S.BUS信号后,使用遥控器第6通道作为控制,触发切换信道,类似按键触发模式(遥控器第六通道设置两段开关,行程保持最大)。

2、遥控调参:支持频率分组、信道、发射功率和PITMODE这四种常用的参数配置(具体操作请参考按键配置说明)。


五、OSD配置


EWRF e7087U同时支持Betaflight OSD调参方式调整信道、发射功率和PitMode模式,具体请参照“EWRF 5.8G图传发射OSD调参使用说明

注意:

1、切记在图传安装时一定要为风的流动留有空间,保证散热;否则过热保护启动后会降低发射功率甚至关闭发射;

2、建议先拧上天线后再通电使用以延长模块使用寿命;


六、频率表

(单位:MHz)

Band

CH1

CH2

CH3

CH4

CH 5

CH6

CH7

CH8

A

5865

5845

5825

5805

5785

5765

5745

5725

b

5733

5752

5771

5790

5809

5828

5847

5866

c

5705

5685

5665

5645

5885

5905

5925

5945

d

5740

5760

5780

5800

5820

5840

5860

5880

E

5658

5695

5732

5769

5806

5843

5880

5917

F

5362

5399

5436

5473

5510

5547

5584

5621
