EWRF e7092TM

200mW塔式可调功率5.8G 48H图传发射器


主要特性


  • 25mW/100mW/200mW及发射关闭(PitMode)可调

  • 支持Betaflight/Cleanflight飞控OSD配置图传参数

  • 支持SBUS配置图传参数

  • 零干扰上电和切换信道,不会干扰其他用户

  • mini数码管显示,轻重量设计



发射机参数



  • 工作频率:5.8G

  • 工作频道:48CH

  • 发射功率:25 mW/100 mW/200mW/发射关闭(PitMode)

  • 工作电压:DC7-24V

  • 工作电流: 120mA(25mW)/160mA(100mW)/220mA(200mW)

  • 天线:铜柱天线(可选配)

  • 重量:3.1g(含1g扣盘天线)

  • 孔距:20*20mm

  • 外围直径:24.0*24.0mm

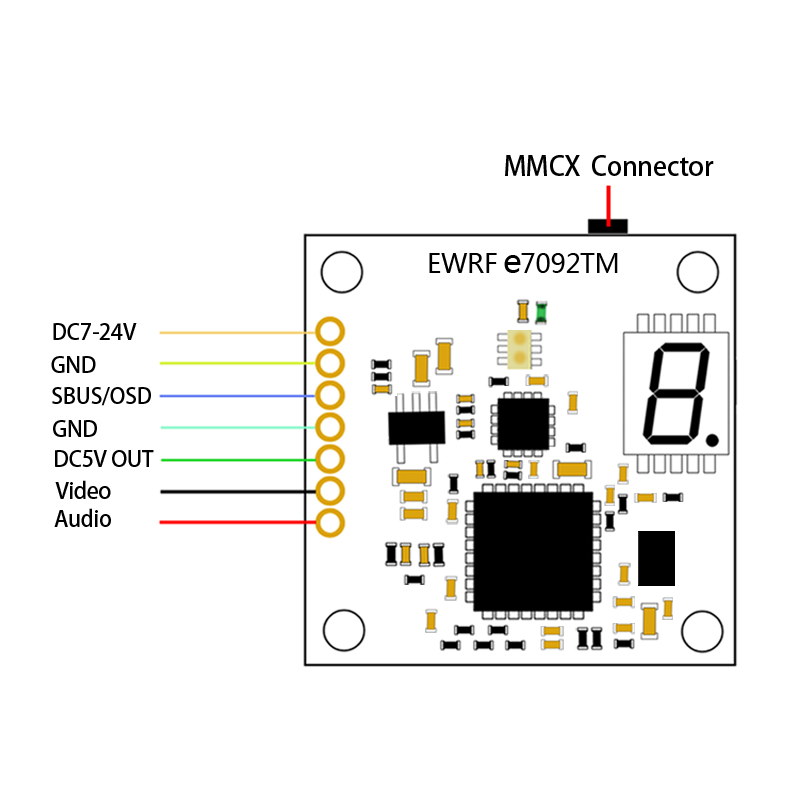

接线图


使用说明



1加锁和解锁

  • 图传出厂设置默认为加锁状态,上电数码管会显示L,这时功率设置只能是25mW和PitMode模式,且只有25个符合CE/FCC规范的信道频率可选;

  • 长按按键上电约20秒可加锁或解锁图传模块,这时数码管上的红点会一直闪烁直到L或U显示在数码管上,表示操作成功;

  • 图传上电时,数码管会持续显示约3秒L(加锁)或U(解锁)来指示目前的图传状态;



2、按键配置

上电后数码管上依次显示信道频点、信道组、功率三种参数。此时长按按键,数码管右下脚会显示红点,即标示进入调参状态。

  • 当数码管显示阿拉伯数字信道频点(1、2、3、4、5、6、7、8)时,短按可以调信道频点;

  • 再长按显示字母为信道组(A、b、c、d、E、F)时,短按可以调信道组;

  • 再长按显示为功率指示(H:200mW、U:100mW、L:25mW、-:关闭)时,短按可以调功率;

  • 最后长按恢复模块正常工作模式,右下角小红点消失(信道频点、信道组和功率会循环显示)。


3、SBUS/OSD配置

  • SBUS线接入接收机通道,需要3s内有信号,此时数码管中的小数常亮,这时可以用遥控器配置图传参数和关闭图传发射;否则,3s后自动进入按键配置模式,数码管中小数点不显示;

  • e7092TM同时支持Betaflight OSD调参方式调整信道、发射功率和PitMode模式,具体请参照EWRF 5.8G图传发射OSD调参使用说明

注意:

1、切记在图传安装时一定要为风的流动留有空间,保证散热;否则过热保护启动后会降低发射功率甚至关闭发射;

2、建议先拧上天线后再通电使用以延长模块使用寿命;

3、模块5v输出供电的最大电流为300mA。

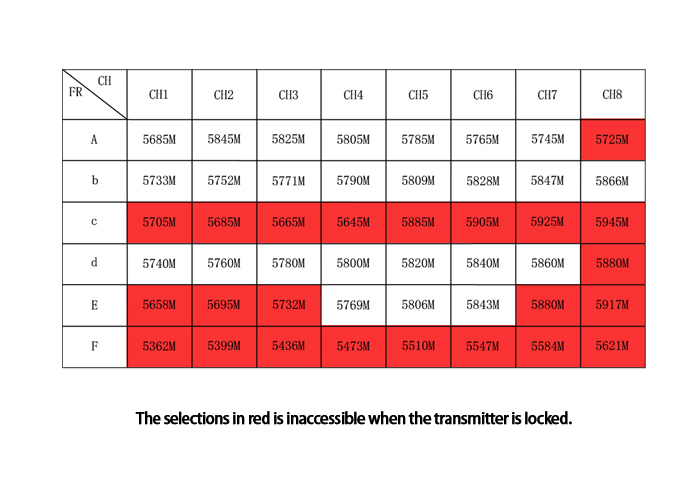

频率表

(单位:MHz)
