EWRF 3021
模块简介
EWRF3021是深圳市易达讯科技有限公司推出的基于美国TI公司的射频芯片CC1101制作的表贴封装，专为工作在1Ghz以下各种ISM/SRD免申请频段，如315M/433M/868M/915M等设计的低功耗无线数字通信模块。
该模块是工业级标准的产品，可以在恶劣的环境下工作，具有成本低、体积小、工作稳定、产品一致性好等特点，支持传统FSK/MSK/OOK等调制方式。
模块采用小尺寸SMT表贴封装，便于客户装配到自己的产品中。模块本身不带MCU，需要客户自己编写无线通信应用程序。该模块发射功率在10mW以下，各项技术指标优良，符合CE/FCC规范的参数要求，可以满足客户的认证需要。
应用
AMR三表抄送
远程无线遥控、无线安防系统
物流跟踪、仓库巡检、有源RFID标签等
无线排队机、无线呼叫、医疗设备感测等
替代232、485进行无线数据通信
工业仪器仪表无线数据采集和控制
住宅、楼宇智能无线数据采集和控制
无线传感器网络应用

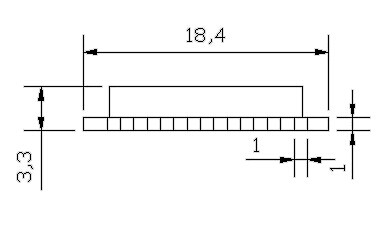

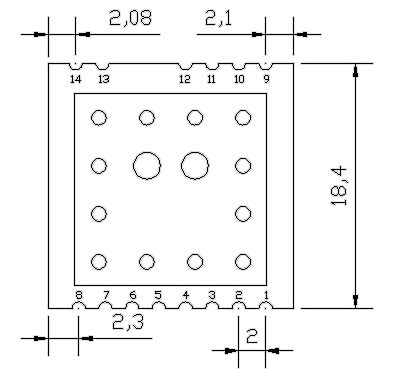

机械尺寸
单位：mm
接口
序号 | 标号 | 定义 | 备注 |
1 | VCC | 电源3.3V，正极输入 | |
2 | GND | 电源地 | |
3 | 保留 | 不用 | |
4 | 保留 | 不用 | |
5 | GDO2 | 模块数据输出，由寄存器配置 | |
6 | 保留 | 不用 | |
7 | GDO0 | 模块数据输出，由寄存器配置 | |
8 | 保留 | 不用 | |
9 | MISO | 4线SPI，主入从出，数据输出 | 模块为从设备 |
10 | MOSI | 4线SPI，主出从入，数据输入 | |
11 | CSN | 4线SPI，模块片选 | |
12 | SCLK | 4线SPI，时钟输入 | |
13 | GND | 天线地 | |
14 | ANT | 天线信号 |
电气
特性 | 范围 | 备注 |
工作电压 | 直流（DC） 2.0v~3.6v | 最大抗压3.9v |
发射电流 | <30mA(10dBm) | |
接收电流 | <18mA | |
休眠电流 | <2uA | |
工作温度 | -40~80℃ | |
静电(ESD) | <500V | ② |
注：
1. ②，模块与控制底板、天线均需要通过焊接来完成，故在焊接时请注意人和设备的静电防护。
2. 由于RF IC对焊接温度比较敏感，请焊接时温度保持<350℃且点焊时间<1.5S。
3. 公司对以上两点引起的模块损坏，不在我们维修担责范围，请相关人员引起重视。
RF特性
特性 | 范围 | 备注 |
工作频率 | 425-470Mhz | |
通信速率 | <500kbps | |
调制方式 | FSK/MSK/OOK |
发射
特性 | 范围 | 备注 |
最大发射功率 | 10dBm | |
最大发射电流 | 30mA | |
二次谐波 | 直接测试法PK值 <-30dBm | FSK 模式 |
三次谐波 | 直接测试法PK值 <-30dBm | FSK 模式 |
其他杂散 | 无明显杂散 | FSK 模式 |
注：
谐波为直接测试法测得，模块PK值均能通过FCC、CE认证，AV指标由于与软件密切相关，本公司可提供相关咨询服务和技术指导。
接收
特性 | 范围 | 备注 |
接收电流 | <18mA | |
休眠电流 | <2uA | SLEEP模式下，RC振荡器运行，WOR使能 |
接收灵敏度 | -112dB | 1.2kbps |
注：
RF接收灵敏度与通信速率、接收滤波带宽等有密切联系，故实际测得值可能有偏差，相关RF参数设置请使用TI的SmartRF Studio软件，如果需要更详尽信息可咨询我司技术支持工程师。
使用
详尽使用请参阅原厂芯片CC1101的Datasheet，我司技术人员可提供相关咨询服务。
1. 天线
从性能考虑建议客户使用经过匹配的425-470Mhz天线；从成本考虑我司可提供相关高性价比解决方案，连接方式均为焊接至天线位置。
2. 硬件注意
设计时，请将本模块靠边，使天线焊接后尽量能露出底板。模块供电建议使用LDO电源，对RF性能有明显提升。
3. 加工注意
A. 注意防静电
B. 注意焊接温度与时间，防止铜皮脱落。
版本信息
版次 | 说明 | 日期 |
V1.0 | 表贴封装初始版本 | 2016-06-20 |
声明
本模块为我公司独立设计制造，请尊重知识产权，切勿抄袭我公司产品，对使用非我公司产品引起一切后果均不负责，如需将本模块用于关于生命、危险设备等请慎重。
