EWRF 3022UTM

模块简介

EWRF3022UTM模块为深圳市易达讯科技有限公司推出的一款低成本、小尺寸、微功率(<10mW)、短距离无线TTL串口数据传输产品。它体积小,功耗低,稳定性好,使用方便,能为用户提供双向数据信号传输、检测和控制。适合电子衡器、门禁考勤,无线排队机、楼宇监控、智能仪器仪表、智能家居、自动控制、数据无线抄录等。

模块特点

1.微发射功率

发射功率小于10mW,高接收灵敏度-112dBm.

2.低功耗

接收电流最低<22mA,发射电流<33mA,休眠电流<10μA。

3.ISM频段工作频率,无需申请频点

载频频率为433MHZ,也可以提供315MHZ、868MHZ、915MHZ载频。

4.高抗干扰能力和低误码率

基于FSK的调制方式,采用高效通信协议,在信道误码率10^-2时,可得到实际误码率小于10^-5

5.传输距离远

在视距情况下,天线高度 >2米。可靠传输距离(BER=10^-3/2400bps)>500m。

6.透明数据传输或带地址透明传输方式

支持透明传输方式和带地址的透明传输方式(定制),提供透明的数据接口,能适应任何标准或非标准的用户协议。自动过滤空中产生的噪音信号及假数据(所发即所收)。收发转换时间<3ms。

7.多信道,多速率可配置

EWRF3022UTM模块提供32个信道,满足用户多种通信组合方式的需求,EWRF3022UT系列模块可提供1200pbs、2400pbs、4800pbs、9600pbs、19200pbs、38400pbs、57600pbs、115200pbs等多种通信波特率,并且无线传输速率与接口波特率成正比,以满足客户设备对多种波特率的需要。

8.高速无线通信和大数据缓冲区

空中速率大于串口速率时可连续无限大的输出传输。空中速率等于或小于串口速率,一帧可传输400字节的数据。

9.智能控制,用户无需编写多余程序

即使是半双工通信,用户也无需编制多余的程序,只要从接口收/发数据即可,其它如空中收/发转换,网络连接,控制等操作,模块能够自动完成。

10.高可靠性

采用高性能高速单片处理器,外围电路少,可靠性高,故障率低。

11.看门狗实时监控

看门狗监控内部功能,改变了传统产品的组织结构,提高了产品的可靠性。

12.天线配置

IPEX接口,可外接SMA小棒状天线或吸盘天线,PCB也有直接焊小弹簧天线的接口,用户可根据应用情况配套不同的天线,以达到最佳的效果。


基本信息

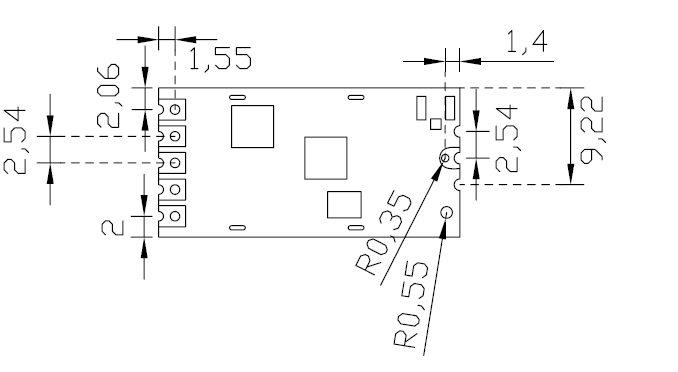

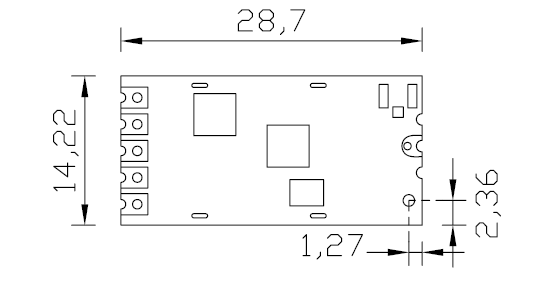

1.外形尺寸

单位:mm


2.端口定义

引脚号

定义名称

方向

说明

1

CS

输入

模块休眠控制引脚高电平有效(当配置软件配置成“硬件休眠方式”时,“关闭”则悬空不理)

2

RX

输入

为模块的串口接收引脚;

3

TX

输出

为模块的串口发射引脚;

4

GND

——

电源地

5

VCC

——

DC 5V(3.3V)


3.典型应用


技术指标

电源

工作电压(VCC)

+5v(3.3v)

发射电流

33mA

接收电流

22mA

休眠电流

8μA

通用

频 率

ISM 433MHZ

调制方式

FSK

接口类型

TTL电平

尺 寸

28.7mm×14.2mm

工作温度

-40℃ ~80℃

工作湿度

10~90%无冷凝

天线选择

IFEX

网络

网络结构

点对点\中继

通道数

32

安全

过滤选项

CRC

数据加密

——

性能

发射功率

-30~10dBm可配

空中数据率

1.2K~500K可配

接收灵敏度

-112dBm

城市空旷距离

500m(2400bps)


模块配置

1.配置软件使用

⑴ 将模块与PC串口相连接(需通过TTL转232或TTL转USB转接板);

⑵ 将模块加上电源,注意电源的极性以及电压范围,如果不当可能会造成模块的永久性损坏。

⑶ 打开我公司提供的配置软件,该软件无需安装,直接点击就可以。

⑷ 选择电脑与模块相连接的串口号,默认为COM1。如果您外接USB转串口时,不知道串口号,可以通过“我的电脑”属性中的“硬件”下“设备管理器”查看。

⑸ 打开串口,软件上其他按钮颜色发生改变。如果未发现串口,软件其他按钮仍为灰色,请检测你的串口号设置是否正确。

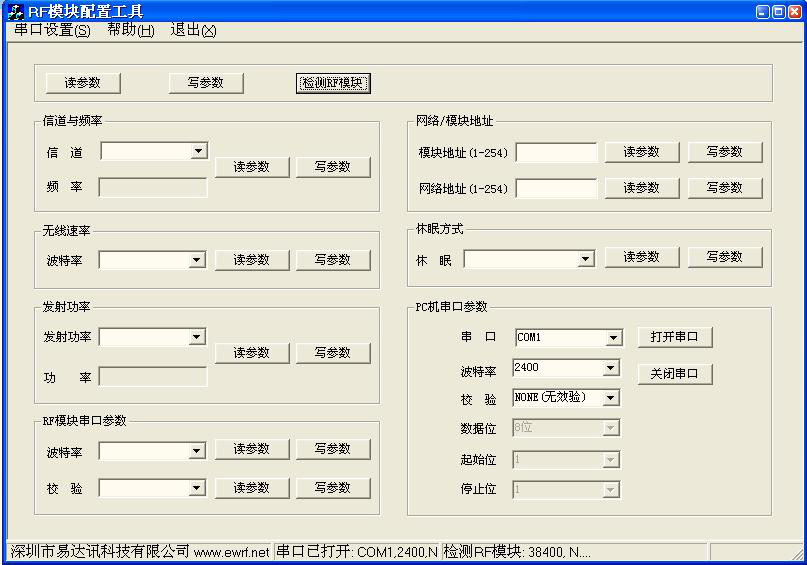

⑹ 点击软件左上侧的“检测RF模块”。

软件右下脚会显示相关信息,如果检测成功会显示:

如果不成功则显示,请检测您模块的连接是否正确。

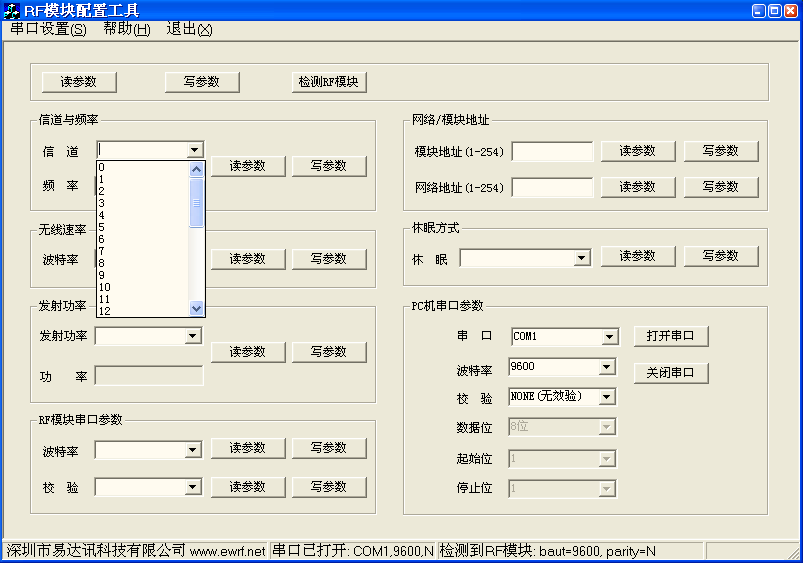

⑺ 配置模块参数,点击相应参数的下来窗口,选择你需要的参数,然后点击相应参数右侧的写参数按钮,相应参数就写入模块,状态栏会提醒您相应参数写成功。您也可以将所有参数设置好以后单击左上方的,所有配置将写入模块。如果成功在右下脚的状态栏里会显示。在读写模块参数时,请注意状态栏信息。

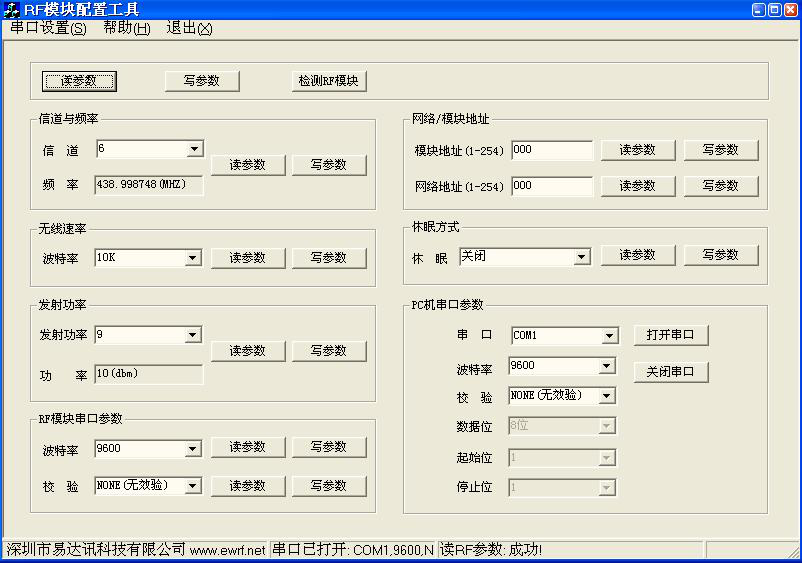

⑻ 对模块重新上电,配置成功。如果您想确定您的配置,您可重复3~6步,然后单击软件左上方的“读参数”按钮,您将看到你相应参数的配置信息。


2.配置参数注意事项

(1)“无线速率”的波特率须配置成大于等于“RF模块串口参数”的波特率,注意“无线速率”的波特率参数值越大,无线模块的接收灵敏度越低,模块的接收距离也越短;

2)发射和接收无线模块只有在“信道与频率”、“无线速率”、“网络地址”的参数值完全一致时才能互相通讯。

透明传输的模块不用配置“模块地址”。

4)当“休眠方式”设置为“硬件中断唤醒”时,模块的SL脚用来控制模块的工作状态,高电平时模块进入休眠状态,低电平时工作;当“休眠方式”设置为“关闭”时,模块的SL脚悬空不理。


出厂配置


选配天线

注: 前三种SMA接口的外置天线须经IPEX-SMA馈线转接。


注: 前三种SMA接口的外置天线须经IPEX-SMA馈线转接。


常见故障及排除

序号

故障现象

故障原因和排除方法

1

距离太近

1. 环境是否恶劣,天线是否被屏蔽,将天线引出或架空或更换增益更高的天线。

2. 是否存在同频率干扰或强磁或电源干扰,更换信道或远离干扰源。

3. 电源是否匹配。电压与电流是否足够大。

2

数传不通

1. 电源是否接触不良。查看发射时红灯是否亮,重新接好电源线。

2. 信号线是否接触不良。查看发射端红灯是否亮,或接收端绿灯是否亮。

3. 两模块收发信道及空中速率是否一致,重新读取及设置频率。

4. 模块与用户终端或电脑电平是否匹配(TTL/232/485)。

3

误码率高

1. 查看另一端无发射时是否绿灯亮,即是否有同频干扰。

2. 更换工作信道。天馈系统匹配不好,检查连接点是否连接好。

3. 串口或空中波特率设置不正确,重新设置。

4. 电源纹波太大,更换电源。
